Gate RFID HF involontario 3D Slim Antenna

Slim Antenna Gate RFID HF involontaria omni direzionale 3D (90 cm.) – Low Cost – Taratura antenna manuale – Standard ISO 15693
Frequenza	Standard	Comunicazione Host	Performance Luce di lettura	Modalità Operative
RFID in Banda HF – 13,56 Mhz	ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT).	RS232, USB, Lan Ethernet.	Mono direz.: fino a 120 cm 3D involontario: fino a 90 Cm. (con card formato ISO)	ISO Host Mode, Scan Mode, Buffering Mode, Notification Mode

Famiglia OBID i-scan HF by FEIG Electronic – Antenna Gate RFID HF omni direzionale 3D (luce 90 cm.). Ottimo rapporto prezzo / performance, rapida e facile installazione. Ideale per applicazioni di controllo accessi involontario (tag indossato), eventi, biblioteche, sistemi di auto-prestito.

Dimensioni: 720 x 1590 x 80 mm. HF – ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT).

Product by

[tabs slidertype=”top tabs” autospeed=”2000″] [tabcontainer][tabtext]Caratteristiche

Principali[/tabtext] [tabtext]Modelli e

Opzioni [/tabtext][tabtext]Prodotti

Correlati[/tabtext][tabtext]Applicazioni e

Soluzioni[/tabtext][tabtext]Download

Datasheet[/tabtext] [/tabcontainer] [tabcontent] [tab]

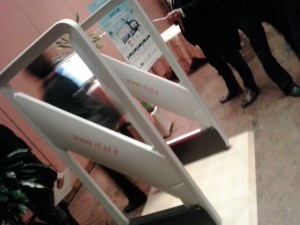

ISC.ANT1300/680-A. Slim Antenna Gate RFID HF - Controllo Accessi Logfarma-2013

ISC.ANT1300/680-A. Slim Antenna Gate RFID HF – Controllo Accessi all’evento Log Farma 2013

Come tutti i dispositivi della famiglia OBID RFID HF passivi anche il Gate RFID HF involontario (omni direzionale 3D) ISC.ANT1300/680 Slim consente la lettura di Card e Badge RFID HF con frequenza operativa di 13,56 MHz, standard ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3(ILT – I-code-ILT).

La famiglia di Gate RFID HF è caratterizzata da facile installazione ed integrazione IT flessibile: controller e multiplexer integrati all’interno, tuning automatico delle antenne, interfacce RS232, RS485, Ethernet e W-LAN, possibilità di operare in modalità „Stand alone“ e di integrare il software direttamente a bordo del controller, manutenzione da remoto e diagnostica automatica.
Numerose funzioni in opzione: people counter in grado di rilevare anche la direzione del transito del tag, selezione della lingua per messaggi personalizzati, allarmi ottici ed acustici, green-RFID (modalità “stand-by” per ridurre il consumo energetico, con sensori che attivano in automatico il gate).

L’uso dell’RFID nel contesto delle biblioteche ha già generato esiti in termini di efficienza e, quindi, miglior servizio erogato: alla Queens Library di New York, ad esempio, le soluzioni RFID di Feig hanno permesso di ridurre del 50% le operazioni ed i tempi di gestione di libri, CD e DVD.

Grazie ad una innovativa progettazione dell’elettronica l’antenna Gate RFID HF consente la lettura di tag RFID ISO 15693 in modalità involontaria ed omnidirezionale con una luce di corsia fino a 90 cm.

Operating frequency: Banda HF 13,56 MHz. – Funzioni di Anti collisione (lettura multipla di etichette RFID).
Potenza di trasmissione in RF (Radio Frequenza): 1 W – 5 Watt. (software adjustable).
Elettronica RFID HF inclusa: 1 x ISC.LRM1002-E Long Range Reader Module (5W), 1 x ANT.PSM-B Power Splitter Module & 1 x ISC.MAT-S Manual Antenna Tuning.
Prestazioni di lettura: mono direzionale (tag esposto): fino a 120 cm. – 3D involontario (tag rfid indossato): fino a 90 Cm. (con card formato ISO).
Taratura manuale dell’antenna ( ISC.MAT-S Manual Antenna Tuning.)
Alimentazione: 24 V DC – consumo: max. 16 W.
Interfacce Host: Ethernet (TCP/IP), USB 2.0, RS232.
Transponder supportati: ISO 15693 HF (ISO 18000-3 MODE 1) e ISO 18000-3 Mode 3 (i-Code-ILT HF EPC – Item Level Tagging).
Modalità di gestione: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode.
Outputs: 1 x Relays (24 V, 1 A). Segnalazione ottica: 4 LEDs per diagnostica. Inputs: 1 x Optocoupler (5…24 V, 20 mA).
Altre caratteristiche: funzione di anticollisione, RSSI data readout, supporto per antenna multiplexer ISC.ANT.MUX.
Firmware upgradabile attraverso Flash-EEPROM..

[/tab] [tab] Modelli :

ID ISC.ANT1300/680-A. Slim Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Base. Slim Manual Tuning 3D Gate Antenna RFID Standard ISO 15693 (ISO 18000-3M1 – ISO 18000-3M3 / HF Gen 2). Outputs: 1 Relays (24V, 1A). Inputs: 1 Optocoupler (24 V, 6 mA). Reader modes: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode. Host Interfaces: Ethernet (TCP/IP), USB 2.0 (HID), RS232. Others features: Anticollision function (60 tags/s.), RSSI, internal impedance monitoring, internal temperature monitoring. Include la seguente elettronica RFID HF: 1 x ID ISC.LRM1002-E Long Range Reader Module (5W), 1 x ID ANT.PSM-B Power Splitter Module & 1 x ID ISC.MAT-S Manual Antenna Tuning. – (pn 3275-001-01)
ID ISC.ANT1300/680-B. Slim Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Complementare. Slim Manual Tuning 3D Gate Antenna. Include la seguente elettronica RFID HF: 1 x ID ISC.MAT-S Manual Antenna Tuning. – (pn 2932-001-00)
ID ISC.ANT1300/680-BL. Slim Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Complementare con luce LED. Slim Manual Tuning 3D Gate Antenna RFID Standard ISO 15693. Include la seguente elettronica RFID HF: 1 x ID ISC.MAT-S Manual Antenna Tuning. – (pn 2932-001-01).

Opzioni ed estensioni collegabili:

ID NET.24V-B – (pn 2557-000-00) Low noise Power Supply Unit Power Supply for Industrial Mid Range & Long Range Controller. (necessita di ID CAB.NET.24V-B-EU Cable with European Plug – PN.2558-000-00)
ID CAB.NET.24V-B-EU – (pn 2558-000-00) Cable with European Plug for NET.24V-B Power Supply (PN. 2557-000-00)
ID ISC.ANT.GAK Gate Alarm Kit for gate ID ISC.ANT1300/680. Content: acoustic alarm, connection cable & mounting material. – (pn 3069-000-00)
ID ISC.ANT1300/680-SIG Light Signal. Content: Led Strip, connection cable & mounting material. – (pn 3456-000-00)
ID ISC.ANT1300/680-GPC External Gate People Counter. Rilevazione automatica transiti con tecnologia Radar a micro onde ad effetto Doppler. – (pn 3531-000-00)
ID ISC.OPTO – Kit Fotocellula e Catarifrangente per Gate. Fotocellula cilindrica c.c. M18 plastica ABS riflessione 2 m PNP (Part: E3F2-R2B4-E ). Catarinfrangente 40,3×59,9 mm. (Part: E39-R1). – (pn 9687-100-)
ID ISC.PLAT-C – Pedana di supporto in legno di faggio per Gate. Con salite, canalizzazioni e fori per il fissaggio. Dimensioni 120x109x2,5 cm. – (pn 9687-110-).

[/tab]

[tab]

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna Gate RFID HF può operare con i seguenti Apparati e Reader RFID HF:

[/tab]

[tab]

Grazie ad una innovativa progettazione dell’elettronica l’antenna Gate RFID HF consente la lettura di tag RFID ISO 15693 in modalità involontaria ed omnidirezionale con una luce di corsia fino a 90 cm.

Settori Applicativi RFID	Settori di Mercato RFID
Tempo Libero Sicurezza Payment RFID Asset Tracking Controllo Accessi RFID	Biblioteche e Librerie Turismo Trasporti Smart City RFID nella Sanità Pubblica Amministrazione Food & Beverage

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:
Gestione biblioteche RFID – Case History Sistema Bibliotecario di Valle Trompia RFID nella gestione delle biblioteche A Brescia, il Sistema Bibliotecario di Valle Trompia cura gli inventari, le ricerche, l’auto-prestito e l’anti-taccheggio con l’RFID… Logistica Sanitaria 2013 13 novembre 2013 RFID: l’affidabile alleato tecnologico nella logistica sanitaria Nella cornice dell’evento “L’Efficienza della Gestione dei Processi Sanitari” RFID Global è portavoce delle potenzialità di questa tecnologia, testimoniate anche da case history del comparto TraceID Fashion 2013 13 marzo 2013 Viaggio dell’RFID nel mondo della moda Tecnologia RFID sempre più all’avanguardia e poliedrica, raccontata da RFID Global attraverso testimonial nella produzione di tessuti, logistica dell’abbigliamento e tracciabilità dei gioielli. Logistica Sanitaria 2012 14 novembre 2012 L’apporto dell’RFID di Softwork alla logistica sanitaria Esposizione, relazione in conferenza con recenti casi applicativi e partnerhsip tecnologico per una “RFID experience” dal vivo…
