La corretta lunghezza dei cavi è alla base del funzionamento della tecnologia HF a 13,56 MHz. A questo scopo, nel seguente articolo, verranno analizzate le modalità di collegamento delle antenne ogni qualvolta si decide di utilizzare un multiplexer HF Feig (ISC.ANT.MUX).
Il multiplexer Feig ISC.ANT.MUX (MUX) permette la connessione contemporanea di 4 oppure 8 antenne e può essere nella versione OEM piuttosto che Boxato.
ISC.ANT.MUX.8 – Antenna Multiplexer RFID HF a 8 uscite in Box
Ad ogni uscita d’antenna è possibile inoltre collegare un ulteriore multiplexer per un massimo di 3 livelli aumentando esponenzialmente il numero di antenne collegabili. I livelli vengono impostati tramite gli switch 3 e 4 presenti nel dip-switch S1.

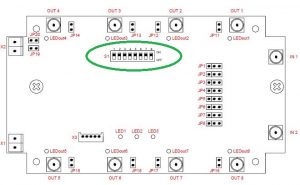

Terminal, Dip-Switch, jumper e connettori d’antenna del Multiplexer FEIG
Se l’installazione prevede l’utilizzo di un lettore Long Range HF Feig e di un solo multiplexer ISC.ANT.MUX, attenersi allo schema sotto riportato.

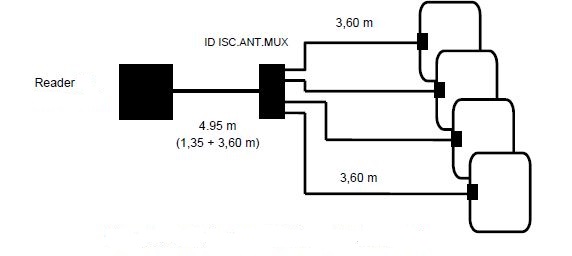

Lunghezza dei cavi Coax con un solo livello di multiplexer
Quando si prevede di utilizzare più Multiplexer in cascata, per il settaggio degli switch 3 e 4 e per la lunghezza dei cavi fare riferimento allo schema sotto riportato.

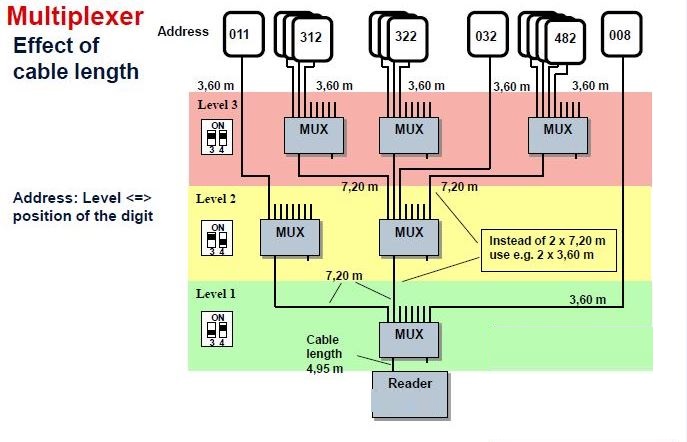

Lunghezza dei cavi e settaggio dei jumper da utilizzare nel caso di più multiplexer in cascata
Per altre informazioni sul multiplexer ISC.ANT.MUX, sul settaggio dei suoi jumper e sul posizionamento degli Switch del Dip-Switch S1 consultare il documento M30201-1de-ID-B.pdf presente nel nostro sito FTP all’indirizzo ftp.rfidglobal.it
