RED.PR80.FLY-E Reader NFC - RFID HF Ethernet RedWave SmartFly

Ethernet Reader NFC – RFID HF Multi-ISO famiglia RedWave Smart FlyBoard Web Cloud Device con CPU & I/O, antenna integrata
Frequenza	Standard	Comunicazione	Performance / Antenne	Modalità Operative
NFC – RFID in Banda HF – 13,56 Mhz	Multi ISO: ISO 15693, ISO 14443-A/-B, NFC Firmware Calypso (ticketing)	Lan Ethernet RJ45. Web Server on board	Fino a 10 cm Antenna Integrata 50 ohm	ISO Host Mode, Ethernet Notification Mode, Web Cloud

Reader NFC ed RFID HF multi-ISO con CPU e Firmware modificabile, interfaccia Lan Ethernet RJ45 per la lettura/scrittura di transponders NFC HF (13,56 MHz). Antenna integrata, buzzer, connettore RJ50 per I/O e relè

Lan Ethernet Smart Cloud Reader NFC ed RFID HF – famiglia RedWave Smart FlyBoard by RFID Global. Standard ISO 18000-3 HF per Building Automation, Fidelity, Ticketing, eVisa, micro-pagamenti, Temporary Store e retail, contaminazione tra eventi reali e social network (RFID Facebook Like Machine), Internet of Things (la Smart FlyBoard permette di gestire da remoto il controller RFID collegato a sensori), M2M, etc…

RedWave controller powered by

Download Datasheet

Caratteristiche Principali

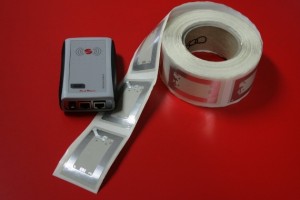

RED.PR80.FLY-E Contactless Reader RFID HF RedWave SmartFly Ethernet con wet Inlay RFID HF

Il reader NFC ed RFID HF Lan Ethernet RED.pR80.FLY-E della famiglia RedWave di RFID Global combina piccole dimensioni e flessibilità; basato su tecnologia 100% italiana open hardware di openPicus il controller RFID HF è dotato di intelligenza a bordo (processore CPU) e interfaccia per microSD (memoria di massa per memorizzazione dati), da qui l’aggettivo smart nel suo nome; inoltre: numerosi I/O (es. buzzer, segnalazioni luminose, relè, etc..), ed è proposto anche nelle versioni WiFi e Mobile GSM/GPRS.

RedWave RFID Smart FlyBoard collegamento al Web Server On Board con Tablet

Collegamento al Web Server On Board con Tablet e Smart Phone

Nota distintiva del RedWave Smart Reader NFC RED.pR80.FLY-E è la modalità con cui sono gestiti i dati “catturati” dal reader (firmware standard): ISO Host Mode prevede che i comandi di lettura del tag da parte del reader siano lanciati dall’host, mentre con la modalità Notification Mode l’host riceve le letture da molteplici reader RFID stando in ascolto su una predeterminata porta IP. Tra le peculiarità spicca il web server a bordo che trasforma un browser nell’interfaccia utente per configurare e gestire via web il controller RFID e i numerosi Input/Output: ciò permette la trasmissione e ricezione dati via internet, controllando così il proprio device da qualunque luogo, anche in modalità mobile.

E’ prevista anche la possibilità di sviluppo di firmware custom utilizzando ambiente Open Source (C language & Open IDE), per creare soluzioni verticali ed indipendenti, stand-alone, con ”intelligenza” a bordo e collegamenti ad host server via internet (cloud): il vantaggio di questa flessibilità consiste nell’introdurre rapidamente nel mercato nuovi prodotti o soluzioni anche in limitate quantità e ridurre il Time to Market!

Box Desktop compatto 121.9 x 78.7 x 33 mm.
CPU: 16 Bit Microchip 16Mips@32Mhz, 256K Flash, 16K Ram.
Interfaccia Host: Ethernet LAN RJ 45
Controller Multi standard per tag ISO 15693, ISO14443-A, ISO14443-B (Es. mifare, my-d, STM, Jewel etc.), NFC, Calypso
RF power 250 mW +/- 2 dB. Antenna integrata 50 ohm. Range di lettura/scrittura fino a 10 cm.
Supporto per applicazioni NFC e Calypso (ATM – Ticketing nei Trasporti). Data rates up to 106 kBit/s.
Standard Firmware: On board OBID FEIG management protocol. Protocol Modes: ISO Host Mode, direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dataset with time stamp. Trigger wake-up (2 inputs), Tag on presence (3 Outputs). Possibilità di applicazioni custom su richiesta.
Altre caratteristiche: Real Time Clock/Calendar con batteria tampone; slot per Micro SD memory card.
Input/Output & Segnalazione: 4 x digital input, 3 x digital output, 1 x output relay 24V @ 1A 1 x Led bicolor & internal buzzer.
Connettori interni: MiniUSB per upgrade Firmware upgrade & debug. 4 x digital input, 4 x digital output (solo versione Ethernet), buzzer, 1 x SPI interface, 1 x I2C Interface.
Firmware upgradabile attraverso Flash-EEPROM

Modelli e Opzioni

Modelli:

ID RED.PR80.FLY-E – Reader RFID HF RedWave SmartFly Cloud Ethernet. CPU & I/O, antenna integrata. CPU: 16 Bit Processor 16Mips@32Mhz, 256K Flash, 16K Ram. Web Server on Board. Host Interfaces: Lan Ethernet RJ45 (10/100). Operating frequency: 13,56 MHz. HF Multi-ISO (ISO15693, ISO14443-A/B & NFC). RF power: 250 mW. Range up to 10 cm. (depending on tag). Input/Output: 3 x digital output, 1 x relè 24 VDC/1A, 4 x digital input, 1 x buzzer, 1 x Led bicolor, 1 x SPI interface, 1 x I2C Interface. Real Time Clock/Calendar with battery. Slot for Micro SD memory card. Connectors: 1 x Lan Ethernet RJ45 (to host), RJ50 10 wire for external I/O, power connector for external 12 Volt DC (Power Supply 12VDC/2,5 A included). Power consumption: max. 3 W. Standard FirmWare: on board OBID FEIG management protocol, possibility of custom applications (on request). Protocol Modes: FEIG ISO Host Mode, Direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dimensions: 121.9 x 78.7 x 33 mm. Firmware upgradable. – (pn 9916-550-10)
ID RED.PR80.FLY-W – Reader RFID HF RedWave SmartFly Cloud Wi-Fi. CPU & I/O, antenna integrata. CPU: 16 Bit Processor 16Mips@32Mhz, 256K Flash, 16K Ram. Web Server on Board. Host Interfaces: Wi-Fi controller 802.11 b/g/n. Operating frequency: 13,56 MHz. HF Multi-ISO (ISO15693, ISO14443-A/B & NFC). RF power: 250 mW. Range up to 10 cm. (depending on tag). Input/Output: 3 x digital output, 1 x relè 24 VDC/1A, 4 x digital input, 1 x buzzer, 1 x Led bicolor, 1 x SPI interface, 1 x I2C Interface. Real Time Clock/Calendar with battery. Slot for Micro SD memory card. Connectors: RJ50 10 wire for external I/O, power connector for external 12 Volt DC (Power Supply 12VDC/2,5 A included). Power consumption: max. 3 W. Standard FirmWare: on board OBID FEIG management protocol, possibility of custom applications (on request). Protocol Modes: FEIG ISO Host Mode, Direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dimensions: 121.9 x 78.7 x 33 mm. Firmware upgradable. – (pn 9916-554-10)
ID RED.PR80.FLY-M – Reader RFID HF RedWave SmartFly Cloud Mobile GSM/GPRS. CPU & I/O, antenna integrata. CPU: 16 Bit Processor 16Mips@32Mhz, 256K Flash, 16K Ram. Host Interfaces: Mobile GSM/GPRS. Operating frequency: 13,56 MHz. HF Multi-ISO (ISO15693, ISO14443-A/B & NFC). RF power: 250 mW. Range up to 10 cm. (depending on tag). Input/Output: 3 x digital output, 1 x relè 24 VDC/1A, 4 x digital input, 1 x buzzer, 1 x Led bicolor, 1 x SPI interface, 1 x I2C Interface. Real Time Clock/Calendar with battery. Slot for Micro SD memory card. Connectors: RJ50 10 wire for external I/O, power connector for external 12 Volt DC (Power Supply 12VDC/2,5 A included). Power consumption: max. 3 W. Standard FirmWare: on board OBID FEIG management protocol, possibility of custom applications (on request). Protocol Modes: FEIG ISO Host Mode, Direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dimensions: 121.9 x 78.7 x 33 mm. Firmware upgradable. – (pn 9916-556-10)

Prodotti Correlati

Per le caratteristiche tecniche e gli sbocchi applicativi il reader NFC ed RFID HF RED.PR80.FLY-E può operare con:

Applicazioni e Soluzioni

Il reader NFC ed RFID HF RED.PR80.FLY-E Ethernet può trovare molteplici sbocchi applicativi: Building Automation, automazione di processo ed industry (rilevamento dei dati di produzione da remoto grazie agli I/O), Temporary Store e retail, contaminazione tra eventi reali e social network (Facebook Like Machine), Internet of Things (la Smart FlyBoard permette di gestire da remoto il controller RFID collegato a sensori) e soluzioni stand alone di smart parking, M2M, scaffali intelligenti comandati da remoto: il tutto in ottica Cloud!
