ISC.ANT.UMUX - Antenna Multiplexer RFID UHF 8 canali

Antenna Multiplexer RFID UHF (868 MHz) 50 ohm – 1 ingresso e 8 canali in uscita per antenne. Commutazione automatica con comunicazione in banda. Collegabile in cascata fino a 3 livelli.
Frequenza	Standard	Collegamento	Performance	Caratteristiche speciali
RFID in Banda UHF EPC (freq. 868 MHz – EU)	UHF EPC Class1 Gen2 ISO 18000-6	9 x SMA plug (50 ohm)	Elevata velocità di commutazione: < 1 msec.	Collegabile in cascata fino a 3 livelli.

Download Datasheet

Caratteristiche Principali

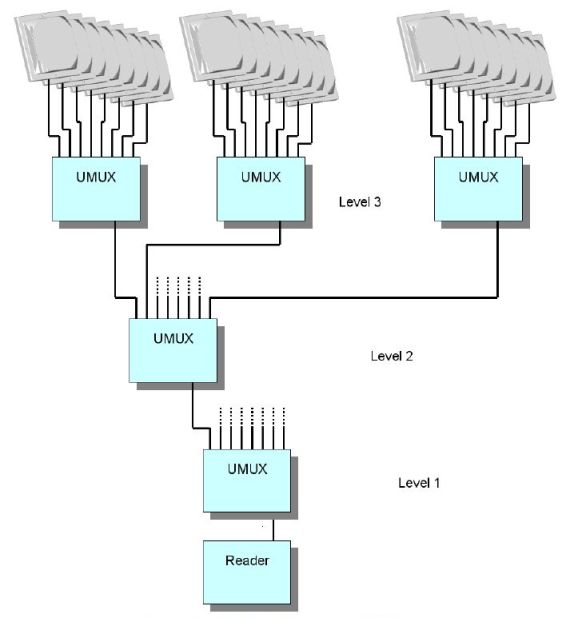

ISC.ANT.UMUX - Antenna Multiplexer RFID UHF - schema di collegamento fino a 3 livelli

ISC.ANT.UMUX – Antenna Multiplexer RFID UHF – connessione in cascata fino a 3 livelli: 2048 antenne RFID collegabili ad un solo Reader UHF!

Come tutti i dispositivi della famiglia OBID RFID UHF anche il multiplexer RFID UHF consente (attraverso Reader ed antenne collegate) la lettura di transponder con frequenza operativa di 868 MHz, standard ISO 18000-6 UHF EPC Class1 Gen2.

L’Antenna Multiplexer RFID UHF può essere utilizzato sia con numerose antenne UHF che con vari tipi di controller fra cui: Industrial Mid-Range ISC.MRU200, Industrial Long-Range ISC.LRU1002 – ISC.LRU3000 – ISC.LRU3500.

Grazie ad una innovativa progettazione dell’elettronica è possibile collegare in cascata più multiplexer per aumentare il numero delle antenne connesse ai reader (512 antenne per ogni uscita RF del reade). I multiplexer possono anche essere indirizzati attraverso DIP switch.

L’apparato viene pilotato ed alimentato tramite il cavo d’antenna collegato al reader, senza rendere necessaria un’ulteriore connessione; ciò permette quindi una facile installazione anche nel caso in cui più multiplexer operino in cascata. Allo stesso tempo, è possibile dirigere ad un preciso indirizzo gli output dell’antenna. Altra importante caratteristica è l’elevata velocità di commutazione elettronica del Mux UHF (inferiore a 1 msec.), in grado quindi di operare senza componenti meccaniche (relé) in modo continuativo.

Dimensioni: 85 x 145 x 27 mm. Grado di protezione IP 30.
Alimentazione: 12-24 VDC, +/- 10% – Consumo: max. 200 mA.
Perdita d’inserzione: max. 2,2 dB. Isolamento minimo min. 28 dB.
Massima potenza RF in input: 4 Watt.
Connettori RF: – 1 x Reader SMA-Female – 8 x Antenna Output SMA-Female
DC-Coupling: 7 V/150 mA, o 12-24 VDC/150 mA.
4 LED (Diagnostic, Operating state)+ 8 LED (Indicazione dell’antenna attiva)
Comunicazione tra lettore e multiplexer tramite cavo coassiale d’antenna.
Controllo delle uscite antenna sia dall’host o dal lettore.
Alimentazione tramite il cavo dell’antenna (con ISC.LRU3500).
Commutazione elettronica delle uscite ad alta velocità (<1 ms).
Connessione in cascata (fino a 3 livelli), ad ogni uscita d’antenna del reader RFID possono essere collegate 512 antenne.

Modelli e Opzioni

Modelli:

ISC.ANT.UMUX – Antenna Multiplexer RFID UHF – Dimensioni

ID ISC.ANT.UMUX – (pn 3010-000-00) UHF RF 8-channel Multiplexer. Operating frequency: 860 – 960 MHz. Communication between reader and Multiplexer via antenna cable. High switching rate (< 1ms). Protection class: IP30. 12 Leds for active channel & diagnosis..

Opzioni ed estensioni collegabili:

ID ISC.ANT.C05-A – (pn 9916-890-05) UHF Short Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 0.5 mtr.
ID ISC.ANT.C2-A – (pn 1654-002-00) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 2 mtr.
ID ISC.ANT.C6-A – (pn 1654-003-00) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 6 mtr.
ID ISC.ANT.C12-A – (pn 9916-890-12) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 12 mtr.
ID ISC.ANT.C18-A – (pn 9916-890-18) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 18 mtr.
ID ISC.ANT.CLL-05-A – (pn 9916-892-05) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 5 mtr.
ID ISC.ANT.CLL-18-A – (pn 9916-892-18) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 18 mtr.
ID ISC.ANT.CLL-30-A – (pn 9916-892-30) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 30 mtr. (max lenght for ISC.LRU3000-A EU).
ID ISC.ANT.CLL-45-A – (pn 9916-892-50) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 50 mtr. (max lenght for ISC.LRU3500-A EU).

Prodotti Correlati

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna Multiplexer RFID UHF può operare con i seguenti Apparati e Reader RFID UHF:

Applicazioni e Soluzioni

Ideale per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Gate RFID UHF.

Settori Applicativi RFID	Settori di Mercato RFID
Logistica RFID Gestione Produzione Asset Tracking Controllo Accessi RFID	Trasporti Smart City Industry & Manufacturing Automotive

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:
Logistica RFID nel fashion – Case History Sandro Ferrone Logistica RFID nel fashion – Case History Veneziano Costumi Case History StoneID in Antolini Luigi & C. Smart Park RFID – Case History Park-ID a Sarnico
